ماشین آلات CNC چوب
تولید با دقت، سرعت و کیفیت بی نظیر در صنعت چوب
مقدمه
پیدایش ماشینآلات CNC برش و منبت چوب تغییر و تحولی عظیم درصنعت محصولات چوبی بوجود آورد. دستگاههای سیانسی حکاکی روی چوب، با استفاده از امکانات و قابلیتهای پیشرفته و بهروز، طراحی و تولید انواع مبلمان، دکور، سرویس خواب، در و پنجره، کابینت و .... را حتی با پیچیدهترین اشکال در کمترین زمان ممکن میسر کرده است. یکی دیگر از مزایای دستگاههای منبت، حکاکی و برش CNC کاهش ضایعات و تولید انبوه است. علاوه بر این، استفاده از این ماشینها راحت و آسان است و با داشتن پایینترین سطح سواد کامپیوتری، کابران توانایی کار با دستگاه را خواهند داشت.
اجزای اصلی دستگاههای CNC
اجزای اصلی تشکیل دهنده دستگاههای سی ان سی ام دی اف عبارتند از:
اسکلت دستگاه
پایه و ساختار اصلی دستگاه که استحکام و پایداری را تضمین میکند
میز دستگاه
سطح کار برای قرارگیری و ثابت نگه داشتن قطعات چوبی
کامپیوتر
کنترلکننده مرکزی دستگاه که دستورات را اجرا میکند
اسپیندل هوا خنک
موتور اصلی که ابزار برش را به حرکت درمیآورد
میز دستگاه CNC چوب به وسیله کامپیوتر ماشین کنترل میشود. بعد از طراحی اشکال ساده و پیچیده در سیستم و یا نرمافزارهای مربوطه، و تبدیل به G کد، کامپیوتر دستگاه اطلاعات را به اسپیندل ارسال کرده و سپس طرح موردنظر با جابجایی اسپیندل بر روی قطعه کار، پیادهسازی میشود.
انواع ماشینآلات CNC چوب
ماشینآلات CNC ام دی اف و چوب بسته به نوع عملکرد به 4 دسته اصلی تقسیم میشوند:
۳ محور فرز چوب CNC تخت
دستگاههای سی ان سی تخت MDF و چوب دارای یک اسپیندل میباشند که تمام طرحهای دلخواه را بر روی محصولات تخت نظیر درب و پنجره، کابینت، پنل و ....پیادهسازی میکند.
نمونه دستگاه: کسری و کسری تولچنج برنا ابزار توس
۲ محور دستگاه CNC خراطی
دستگاه سی ان سی خراطی متشکل از یک نگهدارنده قطعه و یک تیغچه جهت براده برداری، برای تولید قطعات گرد و متقارن استفاده میشود.
موارد استفاده:
- پایه میز و آباژور
- ظروف چوبی
- بدنه قلیان
- تمامی اشکال متقارن
این دستگاه دارای مدلهای مختلفی است که در بخش محصولات قابل مشاهده است.
۴ محور منبت چوب روتاری
این دستگاه دارای یک و یا چند هد روتاری است که قطعه بعد از قرارگیری در آن، چرخانده میشود و اسپیندل عملیات حکاکی بر روی آن را آغاز میکند.
موارد استفاده:
- پایه مبل (ساده و سم آهویی)
- ظروف چوبی
- مجسمههای چوبی با جزییات
- تمام قطعات دوار
این دستگاه امکان تراش و فرزکاری برروی چند قطعه کار بصورت همزمان را داراست.
5 محور مدلسازی CNC
محورهای دستگاه سی ان سی مدلسازی 5 محور تشکیل شده از 3 محور اصلی، بعلاوه 2 محور خود اسپیندل میباشد. درواقع در این دستگاه اسپیندل قادر به حکاکی و فرزکاری، حتی در زوایای پنهان کار هست.
نمونه دستگاه: مدلسازی برنا ابزار
موارد استفاده:
- تولید قالبهای چوبی، گچی و یونولیت
- تولید مجسمه
- طرحهای پیچیده سهبعدی
ماشینآلات چوب CNC برنا ابزار توس با توجه به نیاز بازار و کاربران، به طور جداگانه و یا ترکیبی از عملکردهای ذکر شده، طراحی و تولید کردهاست. مانند دستگاه CNC فرزچوب تخت و روتاری مدل نگاره.
قیمتگذاری دستگاهها
قیمت دستگاههای CNC ام دی اف و چوب با توجه به ابعاد کارگیر و امکاناتی نظیر مکانیزم تولچنج Tool change (تعویض اتومات ابزار) و سیستم میز وکیوم و مکنده متفاوت است.
عوامل موثر بر قیمت:
- ابعاد کارگیر دستگاه (سایز میز کار)
- سیستم تعویض اتوماتیک ابزار (Tool Change)
- وجود سیستم میز وکیوم
- قدرت اسپیندل و نوع خنککنندگی آن
- سیستم مکنده و گردگیر
- نوع نرمافزار و رابط کاربری
- تعداد محورها و دقت حرکتی

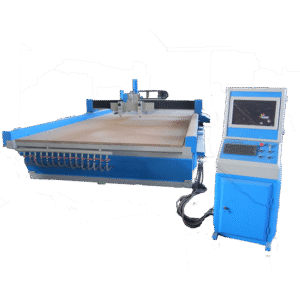

فرز سی ان سی ۳ محور چوب

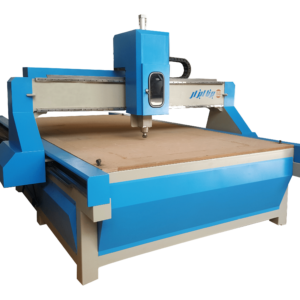

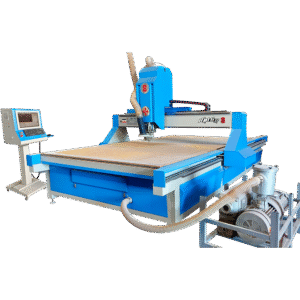

فرز چوب تخت CNC کسری تولچنج

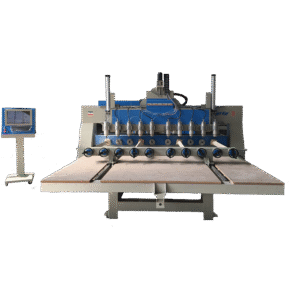

فرز چوب تخت و روتاری CNC نگاره

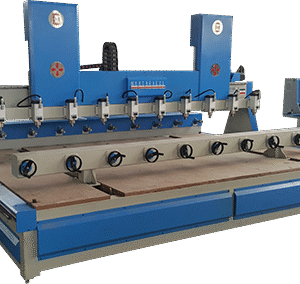

دستگاه فرز تخت و روتاری چوب

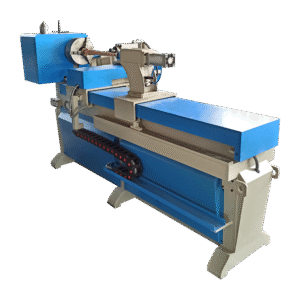

خراطی و روتاری CNC نگین
